電磁流量計空管故障排除是一個系統性的過程。空管時仍有流量顯示是*常見的故障之一，通常源于電極問題、接地不良或設置不當。

為了幫助您高效、安全地解決問題，我為您梳理了完整的排查流程和解決方案。

核心思路

空管時有流量顯示，本質上是轉換器檢測到了一個錯誤的電勢信號。這個信號可能來自：

電極污染（形成寄生電容）

接地不良（引入干擾）

電纜或接線問題（引入干擾）

轉換器設置或故障（零點漂移、空管功能未啟用）

*一步：安全準備

工藝處理：確保流程已停止，管道已徹底排空、泄壓并冷卻。

安全隔離：嚴格執行上鎖掛*（LOTO）程序，隔離電源和工藝側。

工具準備：萬用表、絕緣膠布、清潔工具、廠家說明書。

*二步：系統性排查流程

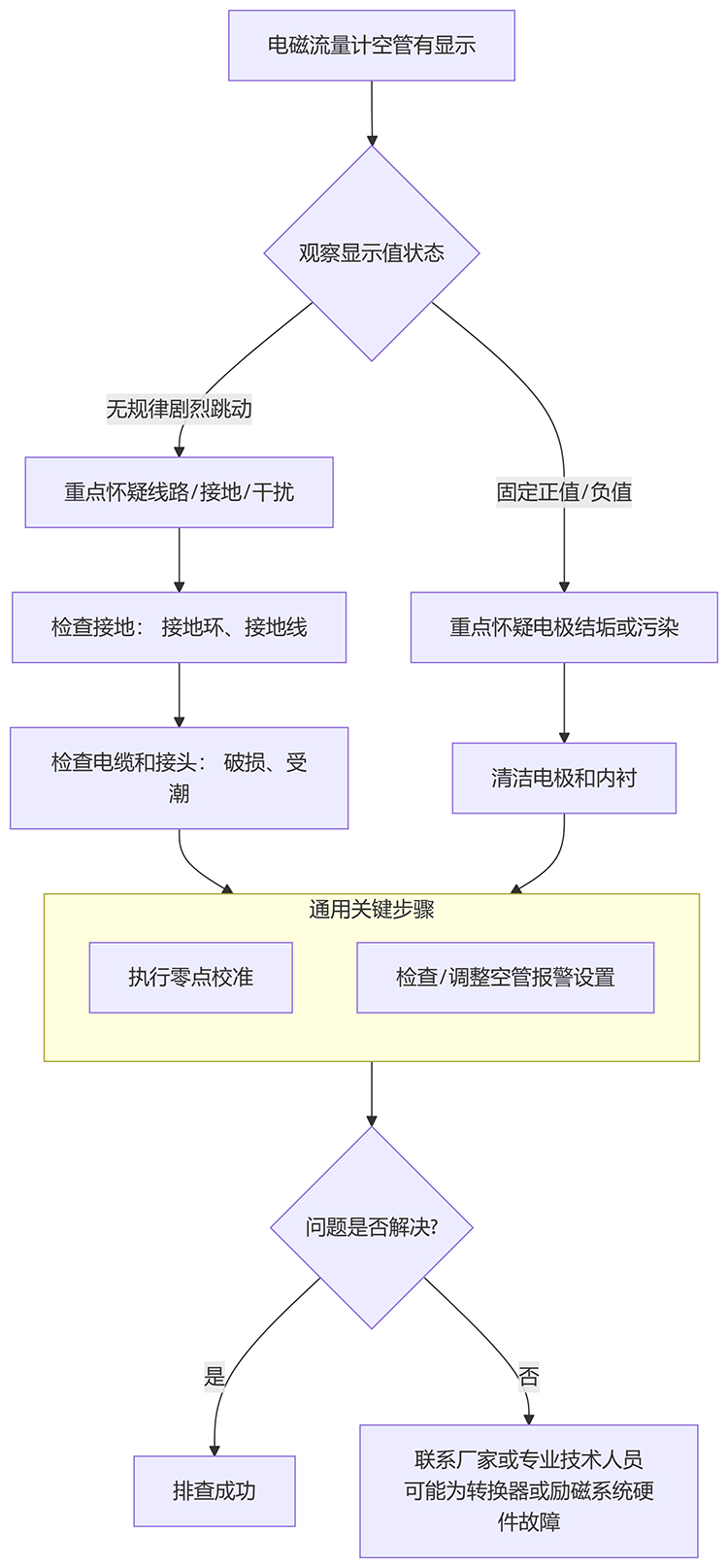

您可以遵循下圖的流程，從簡到繁進行排查：

*三步：常見原因與詳細解決方案

1. 電極結垢或污染（*常見）

現象：空管時顯示一個固定的、小幅度的正值或負值，且相對穩定。

原因：電極表面的絕緣性結垢（如油污、水垢、聚合物）像一個電容，交變磁場對其充放電，產生寄生電容電流，被誤認為是流量信號。

解決：

停機清潔：拆下傳感器，徹底清洗電極和內襯，確保電極表面金屬部分完全裸露、光潔。

檢查內襯：確認內襯無隆起、破損或穿孔。

2. 接地問題（極其重要）

現象：空管時顯示值無規律地劇烈跳動或漂移。

原因：接地不良是引入干擾的主要因素。電磁流量計信號是微伏級的，任何地電位波動都會造成巨大影響。

解決：

檢查接地環：特別是在非金屬管道上，必須安裝專用的接地環，并檢查其是否被腐蝕或損壞。

檢查接地線：確保接地線足夠粗（通?！?mm2），連接點牢固、無銹蝕。

測量接地電阻：使用接地電阻測試儀測量，確保接地電阻小于10Ω，越小越好。

遵循單點接地：確保傳感器和轉換器之間是單點接地，通常是在傳感器處接地，避免地環路形成。

3. 電纜與接線問題

現象：顯示值跳動、滿量程亂跳或伴有其他通信錯誤。

原因：信號線屏蔽層損壞、接頭進水、端子松動等都會引入電磁干擾。

解決：

檢查電纜：檢查信號電纜和勵磁電纜是否有破損、老化、鼠咬等現象。

檢查接線盒：打開傳感器和轉換器的接線盒，檢查是否有水汽、冷凝水或腐蝕，確保所有端子緊固。

檢查屏蔽層：確保信號電纜的屏蔽層在轉換器端已可靠接地，而在傳感器端懸空（避免雙端接地形成地環路），具體請參照說明書。

4. 轉換器設置與校準問題

現象：顯示固定偏差或空管檢測功能完全無效。

原因：零點漂移或參數設置錯誤。

解決：

執行零點校準：這是在確認管道完全排空后*關鍵、*有效的步驟。在轉換器菜單中找到“零點校準”功能并執行。此操作會告訴儀表當前狀態（空管）就是流量零點。

檢查空管報警設置：進入菜單，確認“空管報警”功能已啟用（Enable）。并檢查“空管報警閾值”設置是否合理，有時閾值設置過高會導致功能失靈，可以適當調低靈敏度。

恢復出廠設置：如果懷疑參數被意外修改，可備份當前參數后，嘗試恢復出廠設置，然后重新輸入口徑、量程等關鍵參數。

如果以上所有步驟都失敗

如果完成了全部排查和操作后問題依舊，那么很可能是硬件故障：

電極老化：電極與被測介質發生化學反應導致失效。

勵磁線圈故障：線圈局部短路或開路，導致磁場異常。

轉換器硬件故障：主板上的放大器、A/D轉換器等元件損壞。

此時，*有效的做法是：

聯系廠家技術支持：提供儀表型號和故障現象，尋求專業指導。

替換法：如果條件允許，可用一臺確認正常的轉換器替換測試，快速判斷是傳感器還是轉換器的問題。

返廠維修：將故障部件返廠進行檢測和維修。
