一、磁翻板液位計

主要原理

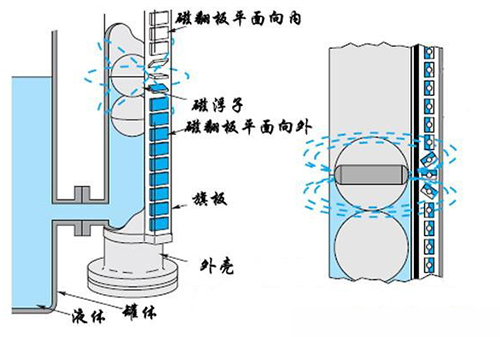

磁翻板液位計也稱為磁翻柱液位計，結構主要基于浮力和磁力原理設計生產的帶有磁體的浮子（簡稱磁性浮子）被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱（也成為磁翻板）靜磁力耦合作用導致磁翻柱翻轉一定角度（磁翻柱外表涂敷不同的顏色）進而反映容器內液位的情況。

配合傳感器（磁簧開關）和精密電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值（420mA 信號、開關信號以及其他電學信號。從而實現現場觀測和遠程控制的完美結合。



適用范圍及特點

磁翻板液位計采用優質磁體和進口電子元件，使產品具有：設計合理、結構簡單、使用方便、性能穩定、使用壽命長、便于裝置維護等優點。

磁翻板液位計輸出信號多樣，實現遠距離的液位指示、檢測、控制和記錄。

磁翻板液位計幾乎可以適用于各種工業自動化過程控制中的液位丈量與控制。可以廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。



二、磁浮球液位計（液位開關）

主要原理

磁浮球液位計（液位開關）結構主要基于浮力和靜磁場原理設計生產的帶有磁體的浮球（簡稱浮球）被測介質中的位置受浮力作用影響：液位的變化導致磁性浮子位置的變化。浮球中的磁體和傳感器（磁簧開關）作用，使串聯入電路的元件（如定值電阻）數量發生變化，進而使儀表電路系統的電學量發生改變。也就是使磁性浮子位置的變化引起電學量的變化。通過檢測電學量的變化來反映容器內液位的情況。

該液位計可以直接輸出電阻值信號，也可以配合使用變送模塊，輸出電流值（420mA 信號；同時配合其他轉換器，輸出電壓信號或者開關信號（也可以依照客戶需求轉換器由公司配送）從而實現電學信號的遠程傳輸、分析與控制。



適用范圍及特點

本產品采用優質磁體和進口電子元件，使產品具有：結構簡單、使用方便、性能穩定、使用壽命長、便于裝置維護等優點。

本產品幾乎可以適用與各種工業自動化過程控制中的液位丈量與控制，可以廣泛運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。



三、玻璃板式液位計

工作原理與結構

本液位計是基于連通器原理設計的由玻璃板及液位計主體構成的液體通路是經接管用法蘭或錐管螺紋與被測容器連接構成連通器，透過玻璃板觀察到液面與容器內的液面相同即液位高度。

液位計兩端的針型閥不只起截止閥的作用，其內部的鋼球具有逆止閥的功能，當液位計發生意外破損泄漏時，鋼球可在介質壓力作用下自動關閉液體通道，防止液體大量外流起到平安維護作用。液位計改變零件的資料或增加一些附屬部件即可達到防腐、保溫、防霜、照明等功能。



適用范圍及特點

本產品選用優質石英玻璃板，具有優良的性能。另外，本產品具有結構簡單、經濟實用、裝置方便、工作可靠、使用壽命長等優點。

作為基本的液位指示液位計，本產品廣泛運用于在*簡單液位丈量場所和自動化水平不很高的大型工程項目中液位的丈量和監測。



四、玻璃管式液位計

工作原理與結構

液位計是基于連通器原理設計的由玻璃管構成的液體通路。通路經接管用法蘭或錐管螺紋與被測容器連接構成連通器，透過玻璃管觀察到液面與容器內的液面相同即液位高度。

管式液位計主要由玻璃管、維護套、上下閥門及連接法蘭（或螺紋）等組成。液位計改變零件的資料或增加一些附屬部件，即可達到防腐或保溫的功能。



適用范圍及特點

本產品選用優質石英玻璃管，具有優良的性能（如耐高溫、高壓等）另外，具有結構簡單、經濟實用、裝置方便、工作可靠、使用壽命長等優點。

作為基本的液位指示液位計，本產品廣泛運用于在*簡單液位丈量場所和自動化水平不很高的大型工程項目中液位的丈量和監測。
