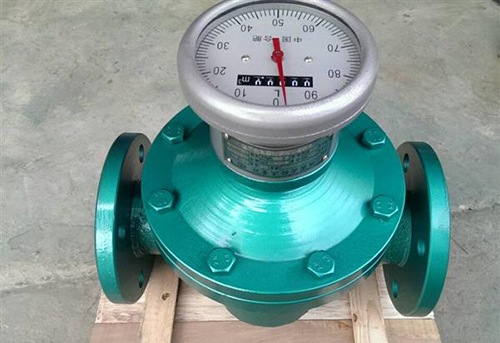

船用油流量計產品概述

橢圓齒輪流量計是用來測量液體流量的精密儀表。系直讀累積式儀表，是計量流經管道內液體流量總和的容積式流量計。橢圓齒輪流量計可選用機械顯示表頭和電子顯示表頭兩種計數機構，顯示表頭具有顯示累積流量、瞬時流量及回零功能，可實現現場顯示和遠傳控制。對于不同的測量介質酸、堿、有機液、油品、食品等，流量計可以選用不同的材料鑄鋼、不銹鋼和316制造，適用于化工、石油、醫藥、電力、冶金和食品等工業部門的流量計量工作。帶發訊功能的流量計能與本公司的流量積算儀等儀表配套，便于集中檢測，輸出標準信號，作自動控制和數據處理等用，并可直接與計算機聯網。

船用油流量計產品特點

測量精度高、流量范圍寬、重復性好；

螺旋轉子轉動均勻、震動小、壽命長；

對被測液體的粘度變化不敏感，尤其適合于粘度較高液體的測量；

結構簡單，外形尺寸小，重量輕；

安裝容易，表前不需安裝直管段；

船用油流量計的主要技術參數

表頭顯示：指針累積、回零、脈沖輸出、4-20mA輸出、液晶顯示、通訊輸出

儀表型號：LC-11顯示、12顯示加信號、13信號輸出、H回零、N高粘、T高溫、Y液晶顯示

測量介質：液體、各種油品

口徑規格：10---200

流量測量范圍：0.04-340 m3/h

測量精度：0.5級 0.2級

被測介質溫度：-20℃-100℃ ，*高+200℃

工作壓力：1.6MPa 2.5MPa 6.4MPa

輸出信號：脈沖、4--20mA、RS485

通訊類型：RS485

電源：DC12V ---DC24V

安裝方式：法蘭連接、螺紋連接

防爆等級：ExiaIIBT4

防護等級：IP65

船用油流量計的結構及工作原理

1、結構

LC系列橢圓齒輪流量計由流量變送器和計數機構組成，變送器與計數機構之間加裝散熱器，則構成高溫型流量計。

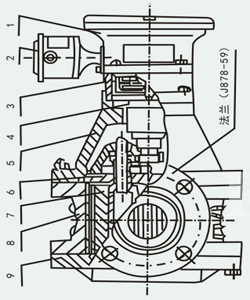

1、計數器；2發信器；3、精度調節器（DN50以上使用）；4、密封聯軸器；5、前蓋；6、蓋板；7、橢圓齒輪；8、殼體；9、后蓋。

2、原理

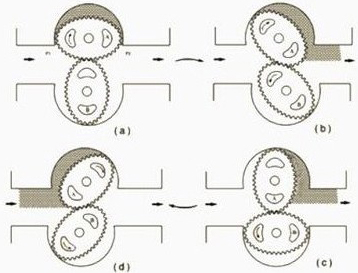

測量部分主要由兩個相互嚙合的橢圓齒輪及其外殼(計量室)所構成，橢圓齒輪在被測介質的壓差△p=pl-p2的作用下，產生作用力矩使其轉動。在所示位置時，由于P1>P2，在P1和P2的作用下所產生的合力矩使輪A產生順時針方向轉動，把輪A和殼體間的半月形容積內的介質排至出口，并帶動輪B作逆時針方向轉動，這時A為主動輪，B為從動輪，在上所示為中間位置，A和B均為主動輪；而在上所示位置，P1和P2作用在A輪上的合力矩為零，作用在B輪上的合力矩使B輪作逆時針方向轉動，并把已吸入半月形容積內的介質排至出口，這時B為主動輪，A為從動輪，與上所示情況剛好相反。如此往復循環，輪A和輪B互相交替地由一個帶動另一個轉動，將被測介質以半月形容積為單位一次一次地由進口排至出口。顯然，圖上、(b)、(c)所示，僅僅表示橢圓齒輪轉動了1/4周的情況，而其所排出的被測介質為一個半月形容積。所以，橢圓齒輪每轉一周所排比的被測介質量為半月形容積的4倍，則通過齒輪流量計的體積流量Q為：Q=4nυ0

式中：n--橢圓齒輪的旋轉頻率(轉/秒)；υ0--半月形部分的容積(貝)．

這樣，在齒輪流量計的半月形容積υ0一定的條件下，只要測出橢圓齒輪的旋轉速度n，便可知道被測介質的流量。


船用油流量計選型

1	2	3	4	5	6	7	7	8	9	10	11
基本 型號	公稱 通徑	準 確 度	壓 力 級 別	溫 度 級 別	顯示形式	輸出信號	批控形式	材料組別	接口形式	外供電源	內容含義
											橢圓齒輪流量計系列
	1/8"										1/8"--20"選擇一種或以mm
		0.1									準確度0.1級(或0.2、0.5)
			S1								公稱壓力0.6M.Pa
			S2								公稱壓力1.0M.Pa
			S3								公稱壓力2.5M.Pa
			S4								公稱壓力4.0M.Pa
			S5								公稱壓力6.3M.Pa
			S6								公稱壓力6.3M.Pa
			S7								公稱壓力10M.Pa
			S8								公稱壓力15M.Pa
				M1							測量介質溫度：-40-+60℃
				M2							測量介質溫度：-10-+80℃
				M3							測量介質溫度：-10-+200℃
				M4							測量介質溫度：-10-+300℃
					N						現場無顯示
					T						現場顯示累積流量
					I						現場顯示瞬時流量
					L						現場顯示單次流量（回零計數）
					Y						現場大字碼回零計數器
					P						脈沖輸出
						4					4-20mA輸出
						H					4-20ma+HART協議
						V					1-5V輸出
						3					232通訊協議
						8					485通訊協議
						M					MODBUS協議
							C1				機械批控器
							C2				電子批控器
								F1			F1-F53見零部件材料組合表
									J1		NPT 美國推拔管螺紋
									J2		SPT英國標準管螺紋
									J3		中國標準法蘭
									J4		NIST美國標準法蘭
										V	按5V、12V、24V、36V等填寫

船用油流量計的安裝注意事項

1、安裝前應徹底清洗管道，并在流量計前安裝過濾器，以防止雜物進入流量計。被測液體含有氣體時，應安裝空氣分離器。

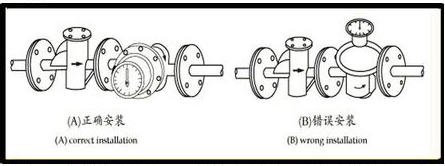

2、應注意必須把流量計的橢圓齒輪軸安成水平位置，即表盤與地平面垂直。調節流量和啟動，關閉的閥門應分別安裝在流量計的進出口端。

3、殼體上箭頭指向應與被安裝管道的液體流動方向一致。

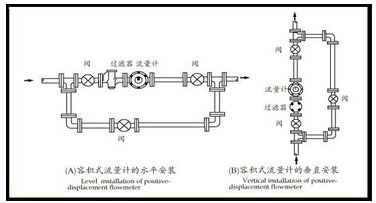

4、連續流程的管道，安裝流量計的水平管道應裝有旁路閥，以便定時清洗、檢修。在垂直管道上流量計，應裝在旁路管道中以防止雜物落入儀表內。

5、在正確安裝的條件下，為便于讀數，可根據需要將計數器旋轉180°或90°安裝要求見
