注：廠家直銷質保18個月：絕對保證廠家直銷，售后無憂，產品配置全網*高配置，全液晶面板不是燈管液晶，產品圖片均為實物拍攝.供電方式可選自帶3.6V鋰電池供電(無輸出)或DC24V供電(輸出4~20mA),兩種供電價格一樣!

注：此價格為溫度250℃以下，壓力2.5Mpa以下，含專用法蘭、螺栓、螺母、金屬纏繞墊等成套的價格。渦街本體材質為304不銹鋼，法蘭、螺栓、螺母為碳鋼。如需其他材質溫度壓力請?jiān)儍r(jià)！ 本廠表：DC24V供電，輸出4~20mA和自帶電池雙供電。帶四排液晶顯示瞬時流量和累計總量。

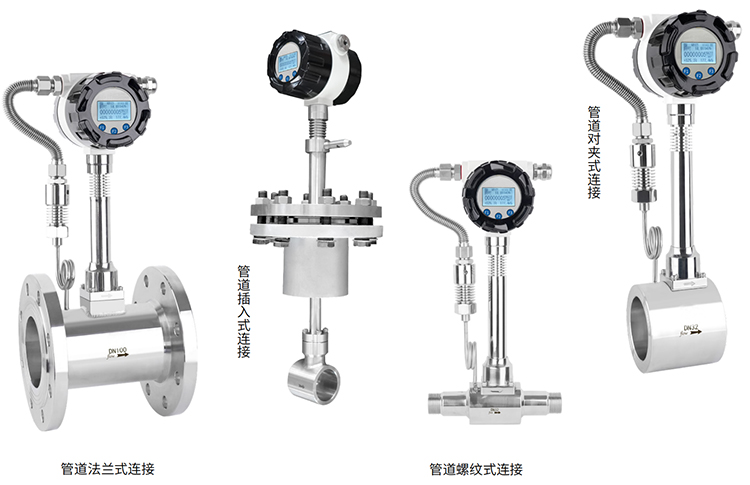

法蘭式渦街流量計產品概述

法蘭式渦街流量計主要用于工業管道流體介質的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力 損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高，維護量小。儀表常數能長期穩定。法蘭式渦街流量計在管道的插入口安裝，球閥則可進行不斷流裝卸。以便在臟污介質中運行時定期清洗和維修。本儀表采用壓電應力式傳 感器，可靠性高，可在-20℃至+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機 等數字系統配套使用，是一種比較先進、理想的流量儀表。

法蘭式渦街流量計計產品介紹

輸出信號不受流體的溫度壓力、密度成份等影響，并與流體流速成正比。

感測元件不接觸介質，可靠性高。

無可動部件，結構簡單、牢固。

測量范圍寬，精度高。

壓損小，節能顯著。

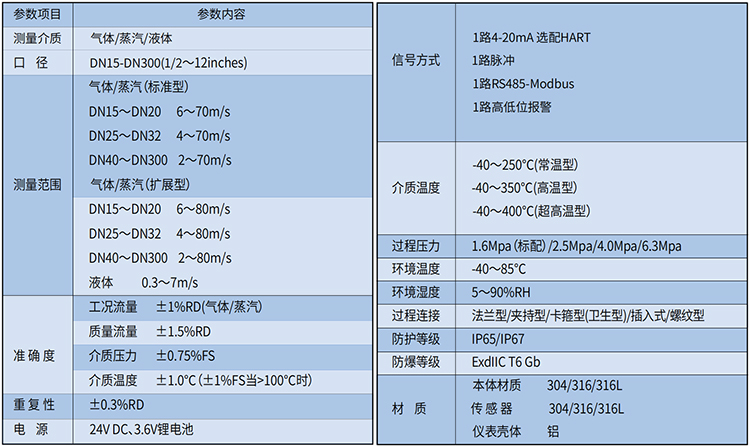

法蘭式渦街流量計技術參數

測量介質：液體、氣體（氣體流量計）、蒸汽（單相介質或可以認為是單相的介質），飽和蒸汽在干度≥85%時，可以認為是單相介質

介質溫度(℃)：-40～+300； 350～450（電容式，協議訂貨）

介質壓力：1.6Mpa，2.5Mpa，4.0Mpa，≥4.0Mpa的規格協議訂貨

允許振動加速度：電容式傳感器:1.0～2.0g，壓電式傳感器：≤0.2g

不確定度：1.0級，1.5級，2.5級

量程比：8:1，10:1，15:1

流量范圍：液體：0.35~7.0m/s，氣體：5.0~60.0m/s，蒸汽：6.0~70.0m/s

規格：滿管式(法蘭卡裝式規格為DN15-DN300),插入式(DN200-DN3000（超過DN3000可特殊訂貨）)

材質:304，其他材質協議訂貨

雷諾數:正常2×103～7*10   擴展1*10～7*10

阻力系數：滿管式Cd≤2.6

防護等級：普通型：IP65，潛水型：IP68

防爆等級：本質安全型：EX（ia）ⅡCT2-T5，隔爆型：ExdⅡBT2-T5

環境條件：環境溫度：-40℃~+55℃（非防爆場所），-25℃~+55℃（防爆場所）；相對濕度：≤90%；大氣壓力：86~106kPa

供電電源：脈沖型12VDC～ +24VDC，電流型 12VDC～+24VDC，4-20mA，電池供電3.6V

輸出信號：頻率脈沖信號2~3000Hz，低電平≤1V，高電平≥5V；二線制4-20mA信號，防爆型負載≤300Ω，非防爆型負載≤500Ω

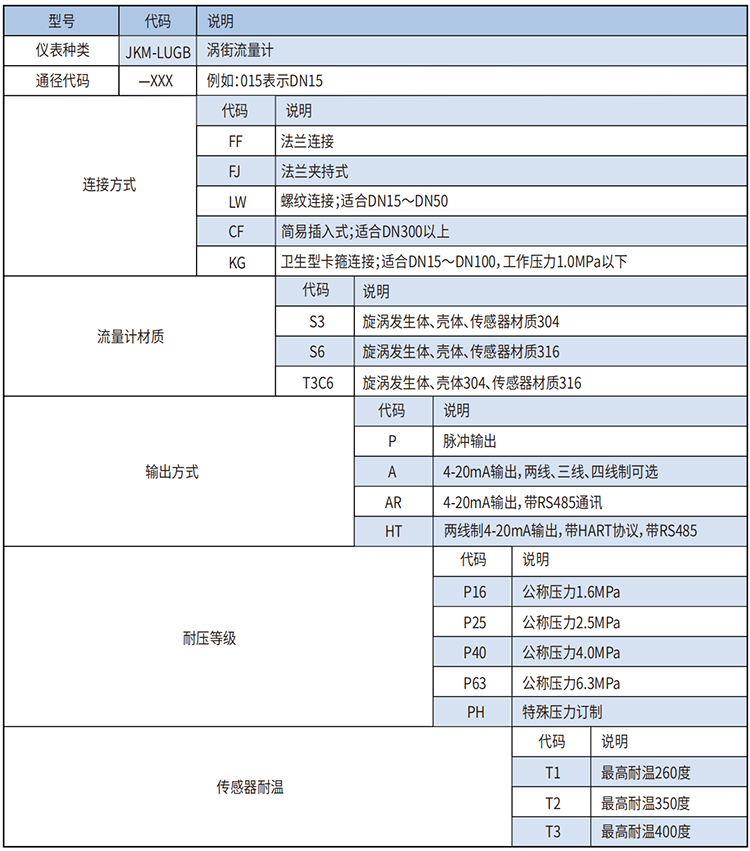

法蘭式渦街流量計選型表

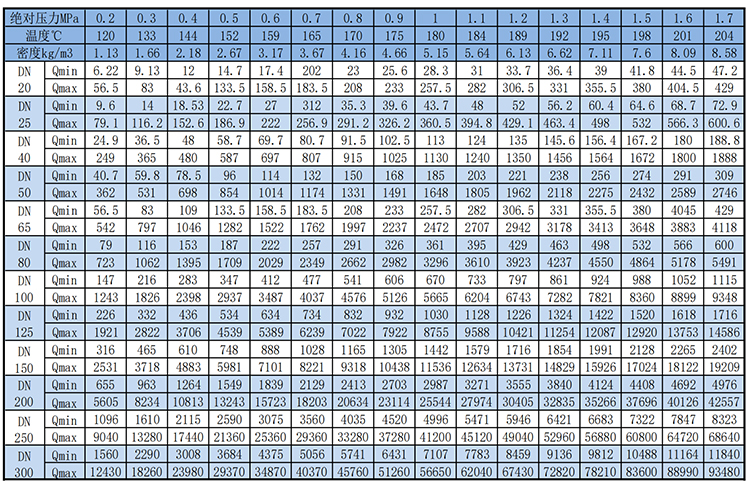

法蘭式渦街流量計流量范圍表


法蘭式渦街流量計安裝

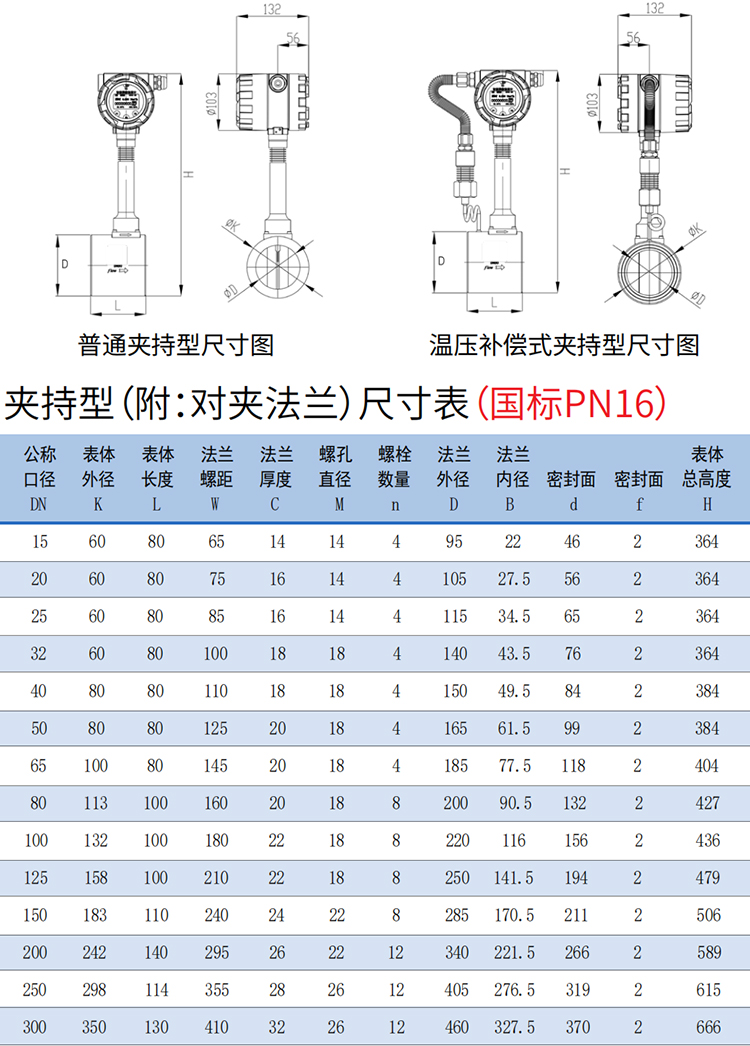

法蘭式渦街流量計結構尺寸
