電磁流量計簡稱EMF，是20實踐50-60年代隨著電子技術的發展而迅速發展起來的新型流量測量儀表。它是根據法拉*電磁感應定律制成的，用來測量導電液體體積流量的儀表。由于其獨特的優點，目前已廣泛地被應用于工業工程中各種導電液體的流量測量，如各種酸、堿、鹽等腐蝕性介質；各種易燃易爆介質；污水處理以及化工、食品、醫藥等工業中的各種漿液流量測量，形成了獨特的應用領域。

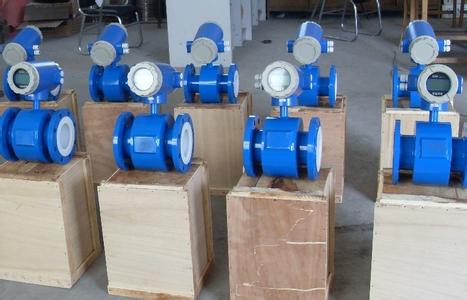

在結構上，電磁流量計由電磁流量傳感器和轉換器兩部分組成，如圖所示。傳感器安裝在工業過程管道上，它的作用是將流進管道內的液體體積流量值線性地變換成感生電勢信號，并通過傳輸線將次信號送到轉換器。轉換器安裝在離傳感器不太遠的地方，它將傳感器送來的流量信號進行放大，并轉換成與流量信號成正比的標準電信號輸出，以進行顯示，累計和調節控制。

流量計測量原理是基于法拉*電磁感應規律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極沿管徑方向穿通管壁固定在測量管上。其電極頭于襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為B的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B，測量管內徑d與平均流速   的乘積、電動勢E（流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流信號，用于流量的測量和控制。

式中： E---------為電極間的信號電壓

B---------磁通密度（T）

d---------測量管內徑

V--------平均流速（m/s）

K---------常數

由于K為常數，勵磁電流是恒流的，故B也是常數，則由（1-1）式可知，體積流量Q與信號電壓E成正比，即流速感應的信號電壓E與體積流量Q成線性關系。因此，只要測量出E就可確定流量Q，這就是電磁流量計的基本工作原理。

由(1-1）式可知，被測流體介質的溫度、密度、壓力、導電率、液固兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀態只要符合軸對稱流動（如層流或紊流）就不會影響測量結果的。因此說電磁流量計是一種真正的體積流量計。

1、測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響。

2、測量管無阻礙、無活動部件、無壓損，直管段要求較低。

3、可帶接地電極，實現儀表良好接地。

4、采用先進加工工藝，使儀表具有良好的抗負壓能力。

5、全數字量處理，抗干擾能力強，測量可靠，精確度高。

6、高清晰度背光LCD顯示，全漢字菜單操作，使用方便，操作簡單，在強光下貨夜晚都能清晰讀書。

7、具有雙向流量、雙向總量累計功能，電流、頻率具備雙向輸出功能。

8、儀表系統測量精度高，使用范圍寬，不是可用于污水、水泥漿液礦漿液等的測量，還可用于強酸（硫酸流量計）、強堿液體流量的測量。

9、轉換器輸出功能強大：不但具有4-20mA、脈沖輸出，還具有RS485或RS232、HART 等數字通訊以及GPRS無線數據遠傳。

1、公稱通徑:管道式四氟襯里：DN10～DN600；管道式橡膠襯里：DN40～DN1200；（特殊規格可定制）

2、流動方向：正，反，凈流量；

3、量程比：150：1；

4、重復性誤差：測量值的±0.1%；

5、精度等級：管道式：0.5級，1.0級；

6、被測介質溫度：普通橡膠襯里：－20～+60℃;高溫橡膠襯里：－20～+90℃;聚四氟乙稀襯里：－30～+100℃;高溫型四氟襯里：－20～+180℃；

7、額定工作壓力：DN6－DN80：≤1.6MPa；DN100－DN250：≤1.0MPa；DN300－DN1200：≤0.6MPa；（高壓可定制）；

8、流速范圍：0.1－15m/s；

9、電導率范圍：被測流體電導率≥5μs/cm；

10、電流輸出：0～10mA：0～1.5kΩ；4～200mA：0～750 kΩ；負載電阻；

11、數字輸出頻率：上限可在1～5000HZ之間；

12、數字輸出方式：輸出頻率內設定帶光電隔離的晶體管集電極開路雙向輸出；

13、集電極*大電流：外接電源≤35V導通時集電極*大電流為250mA；

14、供電電源：AC220V或DC24V；

15、要求直管段長度：上游≥5DN，下游≥2DN；

16、連接方式：流量計與配管之間均采用法蘭連接；

17、連接尺寸：法蘭連接尺寸應符合GB11988規定；

18、防爆等級：mdIIBT4；

19、防護等級：IP65，特殊訂制*高可達IP68；

20、環境溫度：－25～+60℃；

21、相對溫度：5%～95%；

22、消耗總功率：小于20W；

23、信號輸出：4-20mA(負載0-750Ω)，脈沖/頻率，控制電平；

24、供電電源：AC220V，允差15%；或DC24V，紋波≤5%；

25、通訊輸出：RS 485，MODBUS協議，HART協議，Profibus-DP協議；

補水流量計襯里材料的選擇

襯里材料	主要性能	*高介質溫度		適用范圍
		一體型	分離型
聚四氟乙烯（F4）	是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。	70℃	100℃ 150℃ （需特殊訂貨）	1、濃酸、堿等強腐蝕性介質。 2、衛生類介質。
聚全氟乙丙烯（F46）	同F(xiàn)4，耐磨性、抗負壓能力高于F4。		同上
聚氟合乙烯（Fs）	適用溫度上限較聚四氟乙烯低，但成本也較低。		80℃
聚氯丁橡膠	1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。		80℃ 120℃ （需特殊訂貨）	水、污水、弱磨損性的泥漿礦漿。
聚氨酯橡膠	1、耐磨性能極強。 2、耐腐蝕性能較差。		80℃	中性強磨損的礦漿、煤漿、泥漿

為了使變送器工作穩定，在選擇安裝地點時應注意以下幾方面的要求：

1)盡量避免鐵磁性物體及具體強電磁場的設備(如大電機、大變壓器的等)，以免磁場影響傳感器的工作磁場和流量信息。

2)應盡量安裝在干燥通風之處，不宜在潮濕，易積水的地方安裝。

3)應盡量避免日曬雨淋，避免環境溫度高于45℃及相對濕度大于95%

4)選擇便于維修，活動方便的地方

5)應安裝在水泵后端，決不能在抽吸側安裝；閥么應安裝在流量計下游側。

如何在管道上安裝：

應安裝在水平管道較低處和垂直向上處，避免安裝在管道的*高點和垂直向下處；

應安裝在管道上上升處；

在開口排放管道安裝，應安裝在管道的較低處；

若管道落差超過5m時，在傳感器的下游安裝排氣閥；

應在傳感器的下游安裝控制閥和切斷閥，而不應安裝在傳感器上游；

傳感器絕對不能安裝在泵的進出口處，應安裝在泵的出口處；
