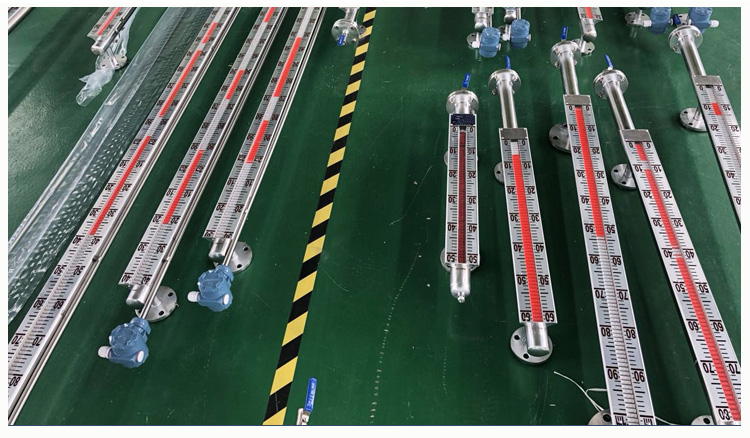

UHZ系列磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。適用于低溫到高溫，真空到高壓等各種環境，是石油、化工等工業部門的理想液位測量產品。根據在容器中安裝位置的不同，提供側裝和頂裝兩種形式。根據工作介質不同，提供不銹鋼和304、316、316L材質，適用于酸、堿等腐蝕性介質。

1、以浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。

2、配上下限開關輸出，可實現遠距報警，限位控制。

3、配變送器可實現液位遠距報指示，檢測與控制。

4、比傳統的玻璃管，板式液位計具有更高的可靠性，安全性，先進性，實用性。

5、磁翻板液位計*顯著的特點是液體介質與指示器完全隔離，所以在任何情況下都非常安全，可靠，耐用，而且各種型號的磁翻板液位計配上液位報警、控制開關，可實現液位或界位的上、下限越位報警，控制或連鎖。

6、配上靜壓式液位變送器或干簧-電阻式液位變送器，可將液位，界位信號轉換成二線制4-20mA標準信號，實現遠距離指示、檢測、記錄與控制。

總結一下：1.結構簡單安裝方便2.檢測功能齊全3.測量范圍大4.指示新穎讀數直觀5.耐腐蝕防爆

1、基本型

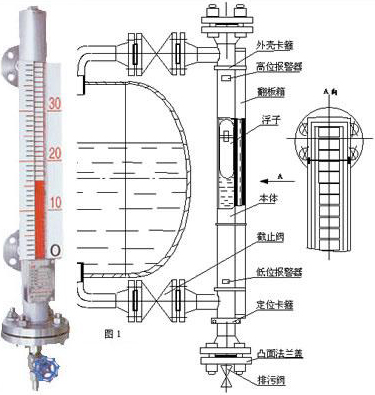

根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的永久磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

2、電遠傳

在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

3、上下限開關輸出

在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

1.測量范圍：300～15000mm

2.準確度：±10mm，±16mm

3.翻板直徑：10mm,16mm

4.工作壓力：≤2．5Mpa(2.5MPa以上可另行設汁) 防腐型≤0．6Mpa

5.介質密度（g/cm3）：0.5～2

6.介質溫度：-20℃　+250℃(特殊要求可達450℃)

7.介質粘度：≤0.4PaS，對于粘度大的介質或溫度低時易結品的介質，可根據用用戶要求選 用加熱型夾套式液位汁。

8.環境振動：頻率≤25Hz，振幅≤0．5mm

9.跟隨速度：≤0.08m/s

10.安裝方式：側裝式、頂裝式、底裝式

11.防護等級：IP65

12.防爆等級：ibⅡCT4（本安型）、dⅡBT4（隔爆型）

13.傳輸方式：4～20mA 或 開關量

14.連按法蘭：HG20592～20635-97法蘭標準，若采用其他法蘭標準(如GB、ANSI、DIN等標準)請用戶在定貨時注明。 對于高壓型側裝式磁翻板液位計連接法蘭采用HG20595－用97帶頸對焊連接法蘭DN25、PN6.0或PNl0Mpa，密封面形式突面或凸面，如有特殊要求可在訂貨時注明。

不銹鋼磁翻板液位計防腐型材料


不銹鋼磁翻板液位計液體介質密度與沉筒距對照表
